    • DW(L)K户外高压无功自动补偿装置


    产品简介

           DWK户外高压无功自动补偿装置主要用于6kV或10kV配电线路中,减少无功电流在配电线路中间的流动,既可弥补变电站无功补偿不能对配电网起到节能降损作用的缺点,又可弥补低压无功补偿因安装地点分散带来的工程投资大,运行维护工作量大的缺点,可降低配电线路的损耗,改善配电网的电压质量。该装置主要根据线路电压、时间、功率因数、无功功率等参数,利用微机技术控制并联电容器(组)的投切,实现无功功率在10kV线路上的补偿。

           该产品在2002年已获国家专利,专利号:ZL02 292526.0,有国家权威机构出具的《检验报告》、《新产品新技术鉴定验收证书》,2005年被国家电网公司录入农网“十五”期间“四新”应用及使用产品目录。

           DWK产品从刚开始生产到现在已经近10年,1800多台应用于全国20多个省份,并已成功在环境潮湿、沿海地带、北方高寒地区、高海拔地区应用,同时取得大量成功的运行经验,产品在运行期间稳定可靠。

    产品主要特点

           1.无功自动投切智能控制器采用工业级芯片,在环境温度为-40℃~45℃之间能正常运行;

           2.采用动静结合的补偿方式,实现多级自动补偿;?

           3.控制方式灵活,可提供五种控制方式,供用户选择;

           4.保护功能完善,操作简便,稳定可靠;

           5.结构紧凑、安装方便、外形美观;

           6.控制部分用分立的箱体单独安装,外挂在一次箱体上,抗干扰能力强,检修安全、方便;

           7.与我公司的SVR馈线自动调压器配合使用,可实现电压无功综合控制;

           8.具有短距离无线通讯功能,能通过监控机实时观察DWK的运行情况或整定参数。也可选配GPRS/CDMA远程通讯,配合监测软件,对多条线路的多台设备实现区域无功的监测;

           9.在电容器前串联一定电抗率的电抗器,可以起到抑制涌流及抑制谐波的作用。

    主要技术参数

           1.电压等级:6kV、10kV;

           2.容量:一般小于1000kvar;

           3.分组:单动、一静+一动、两动、一静+两动;

           注:一静+两动 例如:静补50kvar+动补100kvar+动补200kvar,静补50kvar长期接入电网,两路动补采用真空接触器投切,可实现3个容量的调节;

           4.电抗率:不串电抗器、串6%或12%电抗器;

           5.控制方式:电压、时间、电压时间、功率因数、电压无功功率可选;

           6.保护方式:具有过流保护、过压保护、欠压保护、缺相保护;

           7.通讯方式:RS232或GPRS;

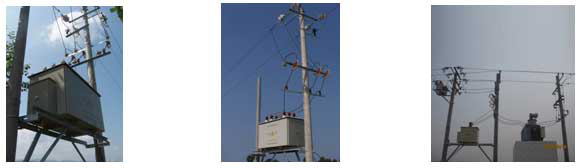

           8.安装方式:可一体式双杆架设或分体式单杆架设。
