    • 快速开关型串联补偿装置


    概述

           串联电容器补偿装置在高压输电网中已经得到广泛的应用;在配电网中由于串联电容器的保护技术没有突破,串联电容器补偿装置在配电网中鲜有应用。森宝电气和西安交通大学紧密合作,攻克了真空开关快速合闸、短路电流快速检测等关键技术,成功研制出广泛适用于配电网的快速开关型串联补偿装置。

           快速开关型串联补偿装置应用在辐射状的配电网中,可以改变配电线路的电抗,不仅能提高配电网的带载能力、提升装置安装点后端的电压,解决“低电压”问题;还能补偿配电网中的无功功率,提高配电网的功率因数、降低配电网的线损。在线路后端负荷发生变化时,固定接入配电线路中的快速开关型串联补偿装置能够及时、连续调节,减小配电线路的电压波动;快速开关型串联补偿装置尤其适用于存在重载启停、电压波动问题突出的配电线路。

    工作原理


           工作原理:在配电网中串联一组电容器,抵消线路上的电抗,当补偿度小于1时,可以等效“缩短”线路的物理长度,提高末端电压。

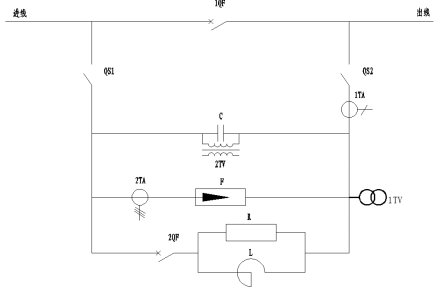

           快速开关型串联补偿装置由串联电容器、MOV、快速开关、电流互感器、电压互感器、阻尼电阻、阻尼电抗器、柜体、取能电源和测控保护装置等部件组成。
