    • SVG静止无功发生器


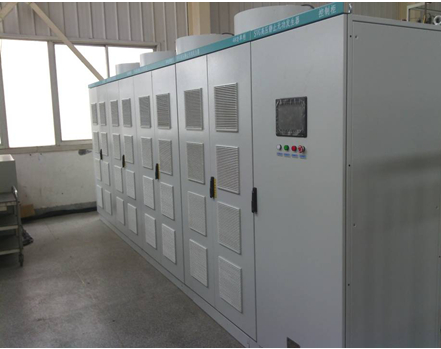

    产品简介

           SVG静止无功发生器,(STATCONM)是动态无功补偿和谐波治理最先进技术领域的代表,采用大功率电力电子与控制技术,具有响应速度快、不受系统阻抗影响、体积小、损耗低等优点,可广泛应用于电力系统、煤炭、石油、化工、冶金、风电、太阳能等行业。

    SVG的主要功能:


    SVG的工作原理

           SVG主要由控制系统、IGBT功率变换器、电抗器三部分组成。

           SVG的基本原理,将电压源型逆变器(Voltage? sourced? converter,简称VSC)经过连接电抗器或变压器并联在电网上,通过调节逆变器交流侧输出电压的幅值和相位,发出或吸收所需的无功功率,实现快速动态调节无功;同时SVG还可产生与负荷的谐波电流大小方向相反的电流来补偿负荷中的谐波电流,实现谐波滤除。


    产品特点

           ◆ 安全性好,可靠性高。SVG为可控电流源型装置,对系统参数不敏感,不会发生谐振或谐波放大;SVG采用模块化N+1冗杂设计,当一个H桥链节损坏后,通过旁路电路切除故障模块并启用第N+1备用功率模块,装置仍可继续满负荷运行,可靠性高;

           ◆ 补偿性能好。动态快速连续调节无功输出,双向可调,等容量的吸收和发出无功,最大限度满足功率因数补偿要求,任意时刻的功率因数高于0.98,设备投资效益高;

           ◆ 响应速度快。SVG闭环响应时间小于10ms,控制系统响应时间小于1ms。国际大电网(CIGRE)早在几年前就做出结论SVG的无功调整速度很快,抑制电压闪变的能力比SVC强4~5倍;

           ◆ 滤波特性好。采用先进的链式电路拓扑结构和多电平PWM技术来消除低次谐波,输出电压、电流谐波畸变率均小于3%,不行呀安装谐波滤波器支路;可实现13次以下谐波滤波功能,特别适合于煤矿、冶金、铁路等谐波负荷;

           ◆ 运行损耗小,运行效率高。采用新型低损耗功率器件IGBT,成套装置效率达到99%以上;输出电压、电流谐波畸变率低,谐波损耗小,系统损耗小;

           ◆ 占地面积小,移动及扩展方便。由于不需要使用电抗器和电容器等无源器件,占地面积只有传统补偿装置的20%~30%。

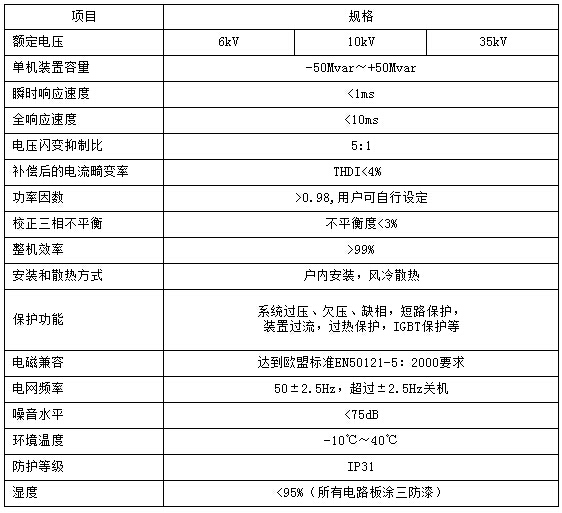

    主要技术参数
