    • TCT型SVC静止无功补偿装置


    产品简介

           可调电抗器种类较多,结构、原理不同,电抗器的安全可靠性、响应速度、噪音、温升、谐波含有率、电磁污染、占地面积、性价比等各项指标差异很大,与其它可调电抗器相比,TCT晶闸管控制变压器型可调电抗器的综合性能最好。

           TCT名称含义是晶闸管控制变压器(Thyristor Controlled Transformer,简称TCT),结合其实际用途,我们可以把它理解成晶闸管控制变压器型可调电抗器。它并联到电网中,用来实现感性无功功率的快速连续可调。该装置已获得国家专利,专利号:ZL 2008 2 0030053.8。

           TCT和固定电容器组(Fixed Capacitor,简称FC)组合使用时,就可以构成SVC,FC提供固定的容性无功功率,TCT提供连续可调的感性无功功率,SVC的可调容量就是TCT的可调容量。另外,对于容性无功功率过剩的系统,直接使用TCT,解决容性无功功率倒送的问题。

    产品主要特点

           ◆ 响应速度快(10~20ms)

           TCT的本体是一台高阻抗变压器,高压侧的电压、电流值与低压侧的对应值按匝数比同步变化。

           TCT控制器采用DSP(高速数字信号处理器),运算速度极高,执行一条指令所需时间是纳秒级的,晶闸管每半个周波就可导通一次,所以系统总的控制时间在20ms以内。

           ◆ 可靠性高

           TCT原理简单,与常规变压器区别仅是阻抗电压百分数高很多,最高可达100%,因此本体抗冲击能力非常强,低压侧短路即为额定运行状态,不存在低压侧短路冲击的问题。晶闸管阀连接在变压器的低压侧,其电压为1~2kV,无需晶闸管串联,采用普通的晶闸管元件与控制方式即可,大大简化了晶闸管阀的复杂程度与成本;同时,也进一步提高了系统的可靠性。

           ◆ 结构简单易掌握

           与目前其它常用的可调电抗器相比,TCT的结构是最简单的,其工作原理很容易看懂,用户对其三个主要组成部分都非常熟悉,经过简单的培训就能操作。

           ◆ 噪音小

           TCT的整个磁路上没有饱和的区域,不会因为磁滞伸缩的作用产生很大的噪音;TCT上没有大功率风扇等运动部件发出噪音。

           ◆ 无电磁污染

           TCT中绝大部分磁通在设计的磁路中流动,其磁场不会泄露到本体外部。

           ◆ 损耗小

           与其它可调电抗器不同,TCT的整个磁路上没有饱和的区域,铁损小;TCT中绝大部分磁通在设计的磁路中流动,附加损耗小。

           ◆ 性价比高

           与目前其它常用的可调电抗器相比,TCT的结构最简单,性价比高。????

           有关著作对TCT型SVC成本很低的原因进行过如下描述:书名是《基于晶闸管的柔性交流输电控制装置》,作者是(加拿大)R.MOHAN MATHUR、(印度)RAJIV K. VARMA,翻译:徐政,书中原文是“TCT通过控制晶闸管的触发角就能提供连续变化的无功功率。TCT型SVC将变压器和电抗器两种设备合并成一种设备而大大减小了成本”。

    主要技术参数

           1.额定电压: 6kV、10kV、35kV

           2.额定频率: 50Hz

           3.额定容量: <20Mvar

           4.动态调节范围:?1~100%

           5.整机响应时间:?20ms

           6.控制系统: DSP全数字化控制器

           7.控制方式:恒无功功率、恒功率因数、恒电压、电压恒无功功率、电压恒功率因数

           8.晶闸管触发方式:光纤触发系统

           9.调节方式:?三相调节/分相调节

    组成结构

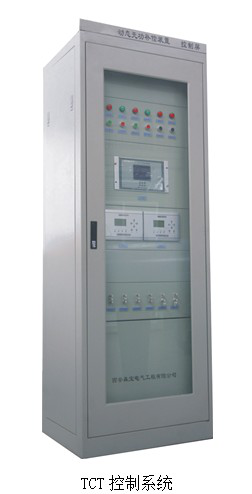

           TCT一般由高阻抗变压器、晶闸管阀和控制系统组成。

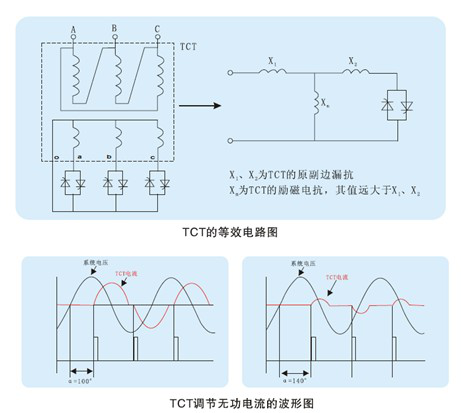

       高阻抗变压器和普通变压器几乎一样,只是阻抗电压接近100%(如果阻抗电压是100%,高压侧在额定电压时,低压侧可以短路运行),晶闸管阀接在变压器低压侧,通过移相控制晶闸管的触发角就能提供连续变化的无功功率。原理图如下图所示,其晶闸管控制角范围、响应速度与TCR完全相同,只是晶闸管运行在变压器的低压侧,电压较低,无需晶闸管串联。

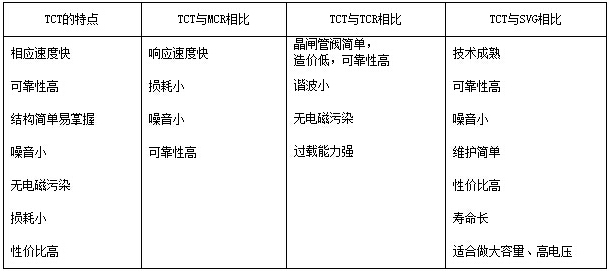

    TCT与其他可调电抗器及SVC的比较


    工程案例


    TCT晶闸管控制变压器在太原铁路局黄寨变电所运行照片
