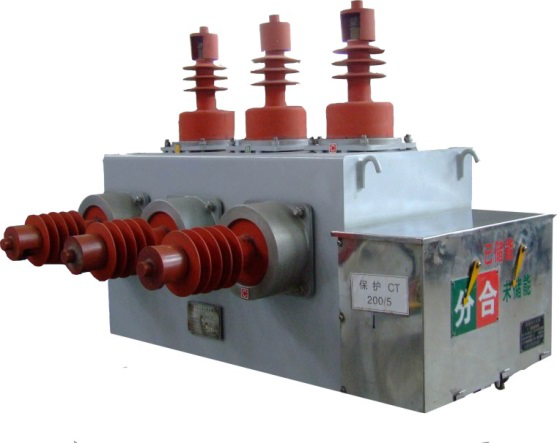

    • ZW10-12型户外高压交流断路器


    产品简介

           ZW10-12/T630-6.3/12.5/16/20断路器系三相交流户外高压开关设备,主要用于12kV等级,额定电流630A,额定频率5OHz的电网,适用于农网、城网、矿山、铁道、港口的配电系统,也适用于户外架空线路和电力用户工程,分合负荷电流、过载电流及短路电流,对电网进行切换和保护。户外智能型真空开关是由ZW10-12/T630-20户外智能型真空断路器和智能控制器组成的新型智能配电自动化开关。该产品可作为重合器、分段器、断路器广泛地应用在配电线路上,提高供电可靠性;在线路上运行时,对故障自动隔离、自动转移供电、自动恢复供电;通过远动控制装置,与配电管理中心的DMS系统通讯,可实现四遥功能。该产品是理想的配电自动化设备。

           我公司是国内专业生产真空开关的厂家,该产品在1998年已通过西安高压电器研究所严格的型式试验和国家省部级鉴定过,并且经受过国家质量监督局的现场随机抽查和在全国各地长期挂网运行的验证。该产品由于优越的结构性能,从而使产品质量、可靠性较高。

           产品生产至今,基本涵盖国内大部分省市地区。产品主要分布在农网、城网、油田、煤炭、冶金、化工等领域,运行一万多台,深受企业用户及电力系统好评。

    产品主要特点

           1.该产品为干式L型结构,真空灭弧室垂直安装,比较符合真空灭弧室的使用要求。灭弧室动导电杆的运动直接由传动大轴三相拐臂通过绝缘拉杆来实现,属于直拉式的运动传递,中间环节少,故障点相应少,传动简单可靠。

           2.箱体结构简单,密封盖板位于箱体后侧,打开后很方便观察到产品的全部元器件,有利于检修、调整。箱体可分普通箱体和不锈钢箱体两种,普通箱体表面处理采用清洗内外表面、酸洗、磷化、批腻子、烘干、打磨,最后经过静电喷涂处理(户外粉),提高产品质量和表面抗氧化。

           3.产品外露的导电体和内置的真空灭弧室全部采用硅橡胶大爬距伞群包敷。污秽等级可满足电力部Ⅲ级污秽标准的要求,爬电比距大于25mm/kV。大大的提高了产品的内外绝缘水平和防凝露水平。

           4.产品内部设置的CT,采用真空环氧浇铸成型。目前,产品内部可设置两只过流保护用CT和三只供测量用CT。内装有合闸躲涌流延时装置。

           5.内置双PT,采用真空环氧浇注,分别接在开关两侧(电源侧和负荷侧),相序分别为Uab和 Ucb,二次侧电压可选100V或220V,其容量可以满足储能电机,控制器工作(<50W=蓄电池充电和开关分/合闸操作要求)。??

           6.提供航空插头及配套电缆,用于和控制器连接,航空插头采用26芯插头。

           7.产品还可加装单侧隔离开关,并且与断路器之间有可靠的机械闭锁,避免带负荷情况下误拉隔离刀,在设备停电检修时有明显的隔离断口。

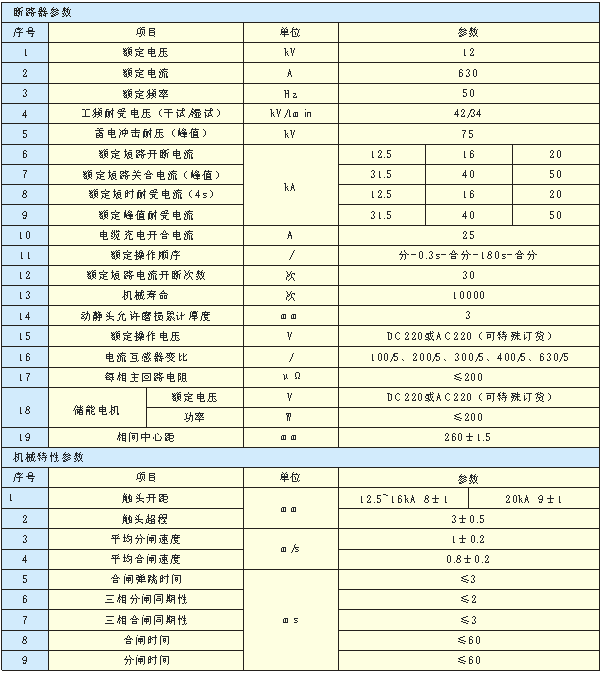

    主要技术参数
