    • SVQR电压调节型无功自动补偿装置

     相对于传统的通过投切电容器来补偿无功的方式, SVQR电压调节型无功自动补偿装置是在电容器组固定投入的情况下,通过改变电容器组的端电压,从而改变电容器组注入电网的无功功率,实现精细的无功补偿效果。

           该装置不仅可广泛应用于新建变电站,还能对现有变电站进行升级改造,将变电站原有TBB补偿设备升级成为具有九级补偿功能的自动无功补偿装置。

           森宝公司是国内较早采用调压方式进行无功补偿,并将其成功应用于电网系统的制造商。作为其核心部件的自耦式调压器,是我公司自主研发并生产,已在全国各地运行数千台。该装置获得国家“实用新型专利证书”、“国家重点新产品证书”和国家权威机构出具的“鉴定证书”及“检验报告”。

           该产品不仅可广泛应用于新建变电站,还能对现有变电站进行改造升级,将其原有TBB补偿装置升级成具有九级补偿功能的无功自动补偿设备。该产品现已大量应用在农网、城网、油田、煤炭、冶金、化工等领域。

    主要技术特点

           ◆ 无功补偿方式新颖,技术先进:突破了用断路器、真空接触器等开关投切电容器的传统无功补偿方式,提出了一种全新的技术思路,通过调压器改变固定电容器组的端电压来改变无功输出;

           ◆ 无功补偿精细,单台SVQR可实现9级补偿,控制器能跟踪变电站负荷,自动调节装置输出的无功功率,提高变电站的功率因数,避免了装置因无功过补导致退网的可能性;

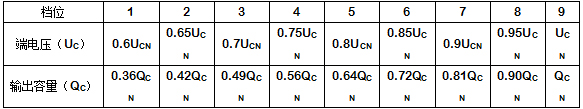

    9级无功功率补偿对应表


           ◆ 装置调整过程对电容器或变电站冲击极小,调压器有载调压,级差只有几百伏,过渡过程涌流小、无过电压,安全可靠性高;

           ◆ 电容器使用寿命长:电容器组长期工作在额定电压之下,电容器介质老化慢,使用寿命长;

           ◆ 兼容性强:不仅适用新建变电站,还特别适合老站改造。在老站改造中,只需在传统无功补偿装置的断路器和电容器组之间串联一台调压器,即可将原有一级手动投切补偿装置改造成具有9级精细无功调节功能的自动补偿装置,而且,变电站原有的所有补偿设备,例如开关柜、电抗器、电容器、放电线圈等都可以继续使用。

    主要技术参数

           1.电压等级:6kV、10kV、35kV;

           2.容量:630kvar~6000kvar(6kV),630kvar~12500kvar(10kV),1000kvar~36000kvar(35kV);

           3.补偿级数:9级;18级

           4.无功调节范围:36%~100%;25%~100%

           5.控制系统:DSP全数字控制系统;

           6.控制方式:全自动;

           7.安装方式:户内、户外、箱变。

    组成结构

           SVQR调压式调无功变电站无功自动补偿装置主要由一次部分和二次部分两部分构成。设备一次系统图如下:


    SVQR组成原理示意图

     一次部分包括:隔离开关(QS)、自耦调压器(T)、避雷器(FA)、串联电抗器(L)(在谐波较严重的应用场合,须在自耦调压器和电容器之间串联一定电抗率的电抗器)、电力电容器(C)、放电线圈(TV)。其中,在旧站改造项目中,断路器、隔离开关、避雷器、电力电容器、串联电抗器、放电线圈可利用变电站原有设备。二次部分:控制屏(含控制器)。
