    • TVR晶闸管高压自动调压装置


    概述

    TVR晶闸管高压自动调压装置是一种适用于中压配电线路的调压器。相对SVR馈线自动调压器而言, 该产品用晶闸管无触点静止有载分接开关替代了机械有载分接开关,不仅调压速度快,而且可快速频繁操作,免维护,寿命长。该产品特别适用于电压有突变的线路,能在60ms内迅速恢复电压。该产品已获得国家专利(专利号:ZL 2008 2 0030053.8)。



    组成结构

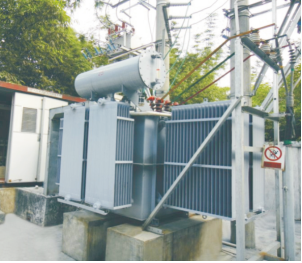

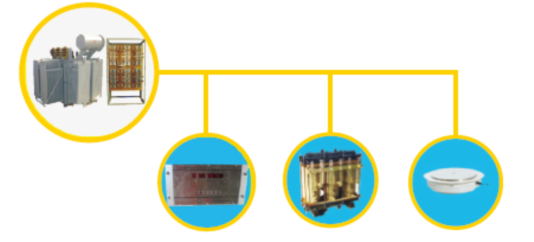

    TVR晶闸管高压自动调压装置主要由智能控制器、组合式变压器和晶闸管无触点静止有载分接开关组成。组合式变压器由串联变压器和调整变压器组成。无触点静止有载分接开关由晶闸管、晶闸管触发单元和晶闸管保护单元组成。


    工作原理

    TVR串联变压器的二次绕组串联在馈电线路中,其一次绕组通过晶闸管控制单元和并联变压器的输出端相连。

    智能控制器采集输出电压,判断是否偏离稳压范围,并确定目标档位,然后向晶闸管触发单元发出控制指令,触发相应档位的晶闸管导通,从而改变调整变压器的变比,使得调整变压器的电压反馈到串联变压器上,达到调节输出电压的目的。补偿电压ΔU的大小和极性由并联变压器二次绕组抽头和极性决定。

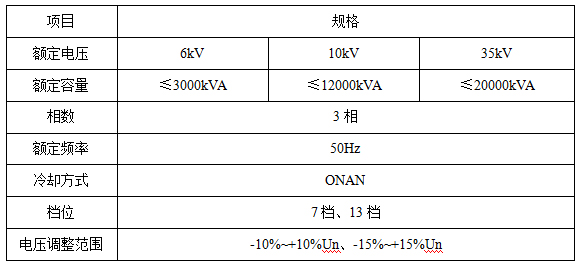

    主要技术参数


    注:(1)额定电压的选择应与线路电压等级相匹配;

            (2)额定容量的选择应为安装点以后配变容量总和的1.1~1.3倍;

            (3)调压范围的选择举例说明:

              调压器输入端电压在9kV~11kV波动,选择调压范围为-10%~+10%Un的调压器;

              调压器输入端电压在8.5kV~11.5kV波动,选择调压范围为-15%~+15%Un的调压器;
