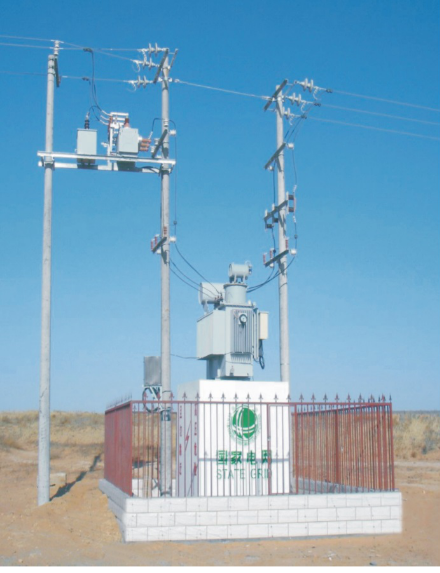

    SVR现场运行照片

    荣 誉














    产品简介
        SVR馈线自动调压器是一种通过跟踪线路电压变化,自动调节装置本体变比来保证输出电压稳定的装置。它可以在30%的范围内对输入电压进行自动调节,特别适用于电压波动大或压降大的线路,将这种调压器串联在6kV、10kV、35kV线路的中后端,在一定范围内对线路电压进行调整,保证用户的供电电压合格,减少线路的线损;此外,SVR馈线自动调压器也适用于主变不具备调压能力的变电站,将这种调压器串联在变电站变压器出线侧,保证出线侧母线电压合格。
        该产品已获得国家专利专利号:ZL 02 2 92527.9),2003年获得“国家级火炬计划项目”证书;2004年获得“国家重点新产品”证书;2005年被列为西安市重点科技产业化项目,并入选国家电网公司农网“十五”期间“四新”应用产品目录,在国家电网公司近期的“低电压治理”项目中得到采纳;该产品作为信息化技术与传统电工技术相结合的高科技产品,可以取代日本等国外生产的调压器,有些技术参数已超过国外,性能价格比明显优于同类进口产品。
        我公司是国内专业生产调压器的厂家,调压器
    市场占有率国内较大,基本涵盖国内大部分省市地区。产品主要分布在农网、城网、油田、煤炭、冶金、化工等领域,运行一千多台,最早运行的调压器已经安全运行十年。2010年森宝的调压器产品在玉树抗震救灾时期发挥了重要作用,为玉树机场供电保驾护航。

    产品主要特点
    1.成套装置容量大、损耗低、体积小、便于安装维护;
    2.可以自动跟踪电压变化调整三相有载分接开关档位,动作可靠,电压调整精度高;
    3.可以根据需要调整电压基准、动作延时、允许范围、次数限定,参数设置灵活、方便;
    4.能够显示SVR输出端电压、电流、日动作次数、总动作次数、当前档位,具有最高档和最低档指示;
    5.具有档位上限、下限保护和动作限时功能,有效提高了产品的可靠性;
    6.控制器具有过流、欠压保护,当线路处于过流、欠压状态时,控制器自动闭锁;
    7.控制器采用DSP高速数字处理芯片,信号检测精度高,处理速度快,抗干扰能力强,具有特殊防雷措施,可适应户外恶劣环境;
    8.调压器具有短距离无线通讯功能,能通过监控机实时观察调压器的运行情况或整定参数;也可选配GPRS/CDMA远程通讯,使用户足不出户就能实时掌握调压器的运行情况;
    9.该产品具有双向潮流识别功能,可适用于带有小水电发电的馈电线路,在丰水期和枯水期时稳定线路电压。
    主要技术参数
    1.额定电压: 6kV、10kV、35kV;
    2.额定容量: ≤4000kVA(6kV)、 ≤12500kVA(10kV)、≤24000kVA(35kV);
    3.相    数: 3 相;
    4.额定频率: 50 Hz;
    5.冷却方式: ONAN;
    6.连接组标号:Ya0;
    7.调压范围:-10%~+10%
    -5%~+15%,0~20%(下面以10kV为例予以说明):
    -10%~+10%:适用于输入电压为9kV~11kV,输出电压为10kV;
    -5%~+15% :适用于输入电压为8.66kV~10.32kV,输出电压为10kV;
    0~20%    :适用于输入电压为8kV~10kV,输出电压为10kV;
    工程案例
    典型应用
    :西部某采矿企业
    问题描述:线路较长、负荷较重,采矿厂又处在线路末端,电压较低,电压平均仅为8.4kV左右,无法满足正常的生产。

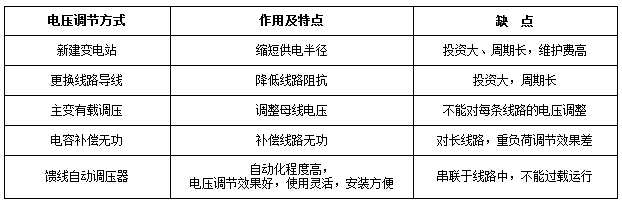

    方案比较


    治理措施:由上表可以看出,前四种措施在针对该线路进行电压调节时,其经济性和可行性欠佳,而馈线自动调压器在解决特定线路电压调节方面技术可行、经济实用、安装方便,最终选择在采矿负荷前端安装一台型号为SVR-2000/10-7(0~+20%)的馈线自动调压装置对线路电压进行调整。

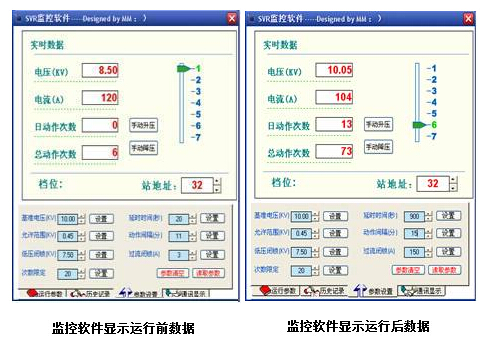

    效果分析:安装调压器后,采矿厂正常生产时,调压器运行在6档,电压调整至10kV左右,满足了采矿厂正常的生产和生活用电。
