    • 配网无功电压三级协调控制系统




     概述

    配网无功电压三级协调控制系统,采用分层分区的方法,实现配电网电压无功优化设计。供电公司所辖的供电区域,一般由若干个变电站域(变电站供电区域)、馈线域(馈电线路供电区域)和台变域(台变供电区域)组成。

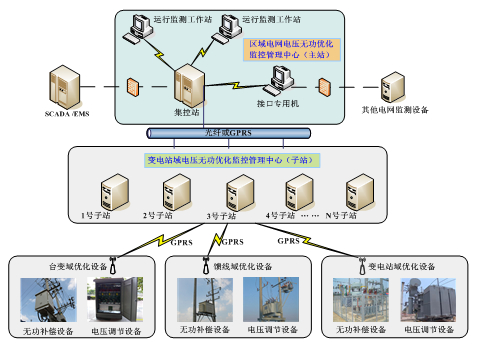

    区域电网电压无功优化集成控制系统由区域电压无功优化监控管理中心、变电站域电压无功优化监控管理中心、台变优化设备、馈线优化设备、变电站优化设备五部分组成。

    1.区域电压无功优化监控管理中心作为系统主站,一般安装在供电公司的调度室,主要承担以下任务:

    ◆采用先进的潮流分析和辅助决策软件,对整个系统的电压、无功进行科学合理规划,给出优化设备的最佳类型、容量、安装位置;

    ◆负责各变电站子站监控管理中心的数据汇总,对全区域内电压、无功优化设备进行监控管理,显示各点运行数据,并可以生成任意层级或指定点电压合格率、功率因数等标准报表、曲线图等。

    2.变电站域电压无功优化监控管理中心作为系统子站,一般安装在变电站,主要承担以下任务:

    ◆负责本域内台变优化设备、馈线优化设备、变电站优化设备的监控管理及协调控制,保证本域内电压无功分层就地平衡;

    ◆记录本域内优化设备及监测设备安装点的电压、电流、无功功率、有功功率、功率因数等信息及优化设备的工作状态,当优化设备故障时,监控中心及时告警并作记录,提醒故障设备应该检修;

    ◆向主站反馈本域的电压无功运行情况和各种运行数据。

    3.台变优化设备、馈线优化设备、变电站优化设备通常情况下自动跟踪负荷变化,闭环控制,就地实现安装点的无功功率平衡及电压的稳定控制。优化设备和监控管理中心采用GPRS或光纤连接,实时上传运行数据,同时也接受上级监控管理中心的远程遥控和运行参数更改设定。


    系统特点

    ◆ 无功优化和电压改善集成控制

    无功补偿设备是解决电网线损、电压等问题的重要设备之一,但是对于功率因数合格,而电网电压依然过低、过高或电压波形畸变严重等问题起不到很好的效果,为解决以上问题,应综合采用无功补偿设备、电压调节设备、谐波治理设备相结合的优化方式,提高供电电压合格率,降低线损,优化配电网运行。

    ◆ 区域电网全面规划、合理布局

    系统在项目实施前,采用先进的潮流分析和辅助决策软件,从整个系统的角度对电压和无功进行科学合理规划,避免“头痛医头脚痛医脚”,避免优化设备安装的盲目性,费财费力却达不到应有的效果。

    ◆ 优化设备接入方式灵活多样

    在同一安装点,根据负荷变化的快慢和剧烈程度,并考虑用户的实际情况,可接入多种电压、无功优化设备。例如:变电站无功补偿可选择SVQR、SVG、DWK-G(X) 、TCT型SVC,变电站电压调节可采用联调主变分接开关或加装SVR等。

    ◆ 功能强大的系统软件

    该系统配置有功能强大的监控软件,具有配电网建模、潮流计算及网损分析、辅助决策及优化方案、数据接收及发送、设备监控及优化评估等多项功能。

    ◆ 直观的数据展示、方便的设备操作

    系统可对全区域内的优化设备运行情况进行远程监视,能以曲线、图表等多种方式显示设备安装点的电压、电流、有功功率、无功功率、功率因数等数据,同时支持对设备进行远程遥控操作和定值更改设置。

    ◆ 良好的系统兼容性

    系统支持101、102、103、104、CDT、MODBUS等多种标准通信协议;支持具有通信功能的任何电力监测设备和优化设备的接入。

    ◆ 智能电网的构建基础

    系统高度集成,各种优化设备、监控管理软件、通信服务集成为一体,密不可分,实现了电网的数字化、企业的信息化、管理的精细化和运营的智能化;同时该系统的应用,优化了区域电网的电压无功,提高了供电的可靠性和供电的电能质量,尤其是对于新能源接入的分布式电源系统,提供了较强的调控手段,是构建坚强智能电网的基础。

    ◆ 便捷的电网优化改造



    该系统的实施一般都是在原有电网的基础上进行改造或升级,大部分优化设备都具有嵌入式安装的特点,不但安装快捷、占地面积小,还能充分利用和发挥原有电网设备的作用。
